Thép Ống Đúc Là Gì? Khác Gì So Với Ống Hàn (Seamless vs. Welded)

thép ống đúc (ống thép đúc liền mạch, seamless pipe) là loại ống được tạo ra từ phôi thép tròn, đặc, nung nóng rồi xuyên tâm để hình thành lỗ rỗng và kéo dài đến khi đạt đường kính, độ dày tiêu chuẩn. Không tồn tại bất kỳ đường hàn dọc nào trên thân ống, nên cấu trúc kim loại liên tục từ trong ra ngoài, giúp ống chịu áp lực, nhiệt độ và tải trọng cơ học tốt hơn hẳn so với ống thép hàn. Trên thị trường Việt Nam, dòng sản phẩm này được sử dụng cho những hạng mục đòi hỏi độ an toàn cao, nơi mọi sự cố rò rỉ hay nứt gãy đều kéo theo chi phí dừng máy và sửa chữa rất lớn.

Trong tài liệu quốc tế, ống đúc được gọi là seamless pipe, đối lập với welded pipe (ống hàn) là loại ống được cuốn từ dải thép phẳng rồi hàn kín mối nối dọc. Sự khác biệt về cấu trúc tưởng chừng đơn giản này lại ảnh hưởng trực tiếp đến cách Quý khách thiết kế hệ thống, lựa chọn tiêu chuẩn áp lực, cũng như tính toán tổng chi phí sở hữu (TCO) của cả đường ống. Vì thế, việc hiểu đúng khái niệm, đặc điểm nhận diện và khác biệt cốt lõi giữa ống đúc và ống hàn là bước khởi đầu rất quan trọng trước khi bàn sâu hơn về tiêu chuẩn, tiêu chuẩn ống thép đúc hay báo giá.

Với vai trò là đơn vị tư vấn vật tư kim khí, Inox Hải Minh luôn khuyến nghị Quý khách phân tách rõ phạm vi sử dụng giữa ống đúc và ống hàn ngay từ giai đoạn thiết kế. Các tuyến ống áp lực cao, môi trường làm việc khắc nghiệt hoặc yêu cầu an toàn tuyệt đối thường ưu tiên ống đúc; trong khi đó các tuyến ống kết cấu, thông gió, áp lực thấp có thể cân nhắc dùng thép ống hàn để tối ưu CAPEX. Cách tiếp cận đúng sẽ giúp Quý khách vừa đảm bảo an toàn, vừa tối ưu chi phí vòng đời dự án.

Định Nghĩa & Đặc Điểm Nhận Diện Của Ống Đúc

Sản xuất từ phôi thép tròn, đặc, được nung nóng và xuyên tâm. Về mặt công nghệ, ống đúc bắt đầu từ thanh thép tròn (billet) được nung tới nhiệt độ thích hợp, sau đó dùng một mũi xuyên tạo lỗ rỗng ở tâm rồi kết hợp các bước cán, kéo để đạt kích thước yêu cầu. Mô tả này trùng khớp với các tiêu chuẩn quốc tế về sản xuất seamless pipe: phôi tròn, nung nóng, xuyên lỗ, kéo dài. Quy trình liền mạch này giúp cấu trúc hạt thép được sắp xếp đồng đều quanh chu vi ống, hạn chế tối đa khuyết tật tập trung tại một vùng cụ thể như ở mối hàn. Đối với Quý khách, điều này đồng nghĩa với biên độ an toàn cao hơn khi tính toán áp lực làm việc cho hệ thống.

Thân ống tuyệt đối không có đường hàn, tạo thành một khối liền mạch, đồng nhất. Đây là đặc điểm nhận diện trực quan nhất: soi kỹ cả mặt trong lẫn mặt ngoài đều không thấy vệt hàn dọc. Không có mối hàn nghĩa là không có “điểm yếu” tập trung ứng suất – nơi thường xuyên xuất hiện nứt, rỗ hàn hay ăn mòn rãnh dọc đối với ống hàn. Độ đồng nhất kết cấu này giúp ống đúc làm việc ổn định hơn dưới tải trọng lặp, rung động và sốc áp (water hammer), vốn rất phổ biến trong các nhà máy nhiệt điện, dầu khí, hóa chất. Với những tuyến ống quan trọng, Quý khách thường sẽ thấy tư vấn thiết kế ưu tiên chỉ định seamless pipe ngay trong hồ sơ thiết kế cơ sở.

Bề mặt trong và ngoài có thể có độ nhám nhất định tùy thuộc vào quy trình cán nóng hay cán nguội. Ống đúc cán nóng thường có bề mặt sần, màu thép xỉn hơn, trong khi ống đúc cán nguội (cold drawn) cho bề mặt tương đối nhẵn, kích thước chính xác hơn. Sự khác nhau này xuất phát từ việc cán nguội thực hiện ở nhiệt độ thường trên ống cán nóng, giúp tinh chỉnh đường kính, độ dày, cải thiện độ bóng. Với các hệ thống yêu cầu ma sát dòng chảy thấp, dễ vệ sinh hoặc yêu cầu độ chính xác cao về kích thước lắp ghép, Quý khách nên chú ý phân biệt hai dòng này trong bản vẽ và đơn đặt hàng.

Thành ống thường dày hơn và có độ bền cơ học đồng đều trên toàn bộ chu vi. Nhờ quy trình cán – kéo từ phôi đặc, phân bố chiều dày thành ống và giới hạn chảy tương đối đồng đều, hạn chế sai lệch cục bộ. Điều này cho phép ống đúc làm việc ở áp lực cao hơn so với ống hàn cùng kích thước danh nghĩa, hoặc giữ cùng áp lực nhưng giảm hệ số an toàn xuống mức hợp lý hơn trong tính toán. Về mặt vận hành, ống thành dày, bền đều cũng giúp Quý khách kéo dài chu kỳ kiểm tra, thay thế, giảm OPEX trong suốt vòng đời hệ thống.

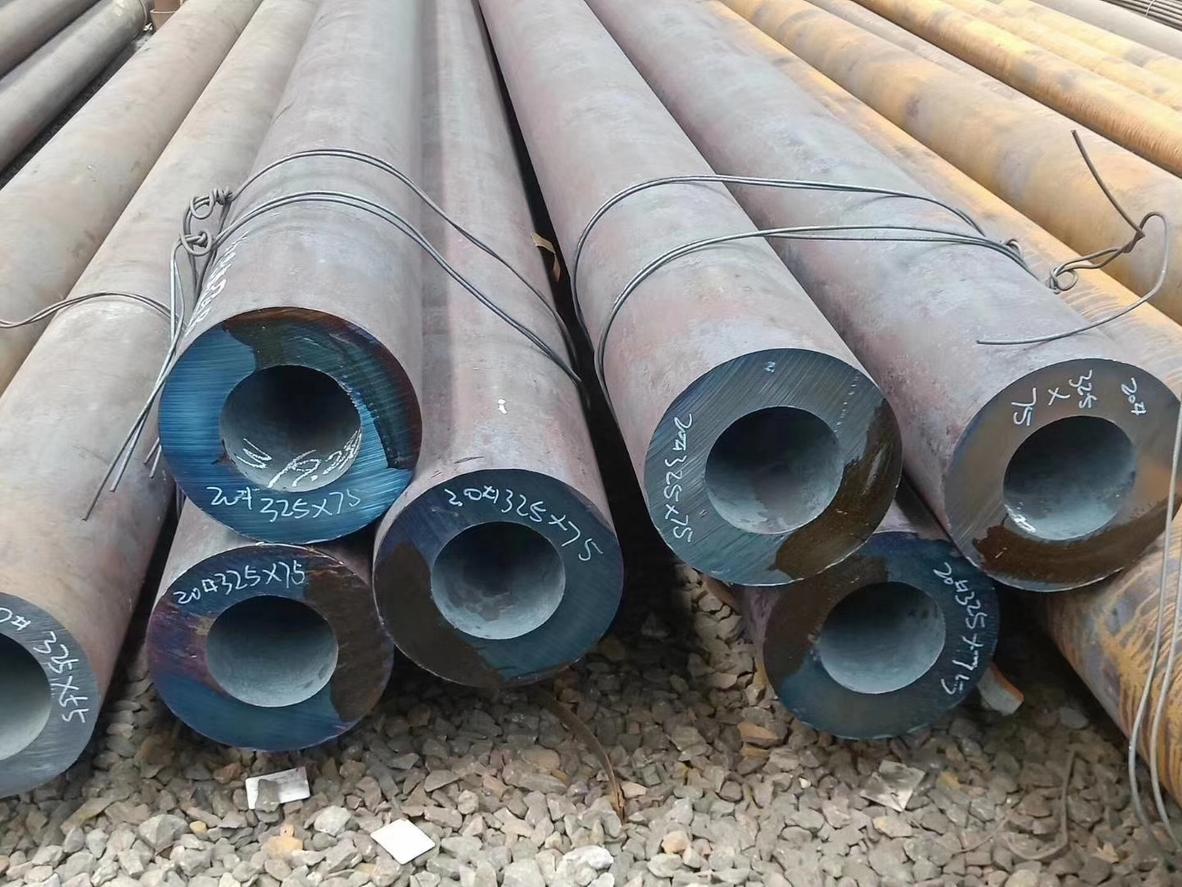

Điểm Khác Biệt Cốt Lõi So Với Ống Thép Hàn (ERW)

Độ bền và khả năng chịu áp lực. Với cấu trúc liền mạch, ống đúc thường được đánh giá chịu áp lực làm việc tốt hơn khoảng 20–25% so với ống hàn cùng kích thước và mác thép. Ống hàn bắt đầu từ dải thép phẳng được cuốn tròn rồi hàn kín, nên bản thân vùng mối hàn luôn có vi cấu trúc khác với phần thân ống, dễ bị suy giảm cơ tính khi làm việc lâu dài ở nhiệt độ, áp lực cao. Trong các hệ thống hơi, khí nén, dầu khí, việc ưu tiên ống đúc giúp Quý khách tăng đáng kể biên độ an toàn mà không cần phải “đội” đường kính danh nghĩa lên quá lớn.

Rủi ro rò rỉ. Đối với ống hàn, mọi cảnh báo kỹ thuật gần như đều tập trung quanh đường hàn dọc: nứt chân hàn, rỗ hàn, ngậm xỉ, ăn mòn rãnh… Chỉ một khuyết tật nhỏ trên đoạn hàn cũng có thể trở thành điểm khởi đầu cho nứt lan hoặc rò rỉ dưới áp lực. Ống đúc loại bỏ hoàn toàn rủi ro này tại đường hàn vì đơn giản là không có mối hàn. Khi thiết kế các tuyến ống cho môi trường nguy hiểm (khí dễ cháy nổ, hóa chất độc hại), đây là lợi thế rất lớn giúp Quý khách yên tâm hơn trong khâu nghiệm thu và vận hành lâu dài.

Chi phí sản xuất và tác động đến CAPEX/OPEX. Công nghệ sản xuất ống đúc phức tạp hơn, tiêu tốn nhiều năng lượng hơn nên giá thành một mét ống đúc luôn cao hơn ống hàn. Tuy nhiên, nếu chỉ nhìn chi phí mua ban đầu (CAPEX) thì chưa đầy đủ. Với các tuyến ống quan trọng, chi phí dừng máy, sửa chữa, thay thế do sự cố rò rỉ ở mối hàn thường lớn hơn rất nhiều so với phần chênh lệch giữa ống hàn và ống đúc. Chính vì vậy, thay vì chỉ so sánh đơn giá, Quý khách nên đánh giá theo tổng chi phí sở hữu (TCO) trong suốt vòng đời dự án để thấy lợi ích dài hạn của việc sử dụng ống đúc đúng vị trí.

Kích thước và phạm vi ứng dụng. Ống hàn (đặc biệt là dạng hàn xoắn) có thể sản xuất ở đường kính rất lớn phục vụ tuyến ống cấp nước, ống dẫn ngoài trời, nơi áp lực làm việc không quá cao. Ngược lại, ống đúc thường được sử dụng cho dải đường kính vừa và nhỏ, tập trung vào các tuyến ống công nghệ, đường ống trong nhà máy, hệ thống PCCC, nồi hơi, dầu khí… nơi yêu cầu về áp lực, nhiệt độ và độ kín khít rất khắt khe. Có thể nói, hai dòng sản phẩm này không triệt tiêu lẫn nhau mà bổ sung cho nhau; vấn đề là Quý khách chọn đúng loại cho đúng vị trí để tối ưu kỹ thuật lẫn tài chính.

Khi đã nắm rõ bản chất khác nhau giữa ống đúc và ống hàn, bước tiếp theo Quý khách nên quan tâm là cách ống đúc được cán nóng, cán nguội, kiểm định không phá hủy (UT/ET/MT) và thử áp trước khi xuất xưởng. Chất lượng ở từng công đoạn sản xuất sẽ quyết định trực tiếp tới độ tin cậy thực tế của tuyến ống trong nhà máy, nội dung sẽ được phân tích chi tiết ở phần quy trình sản xuất ống thép đúc.

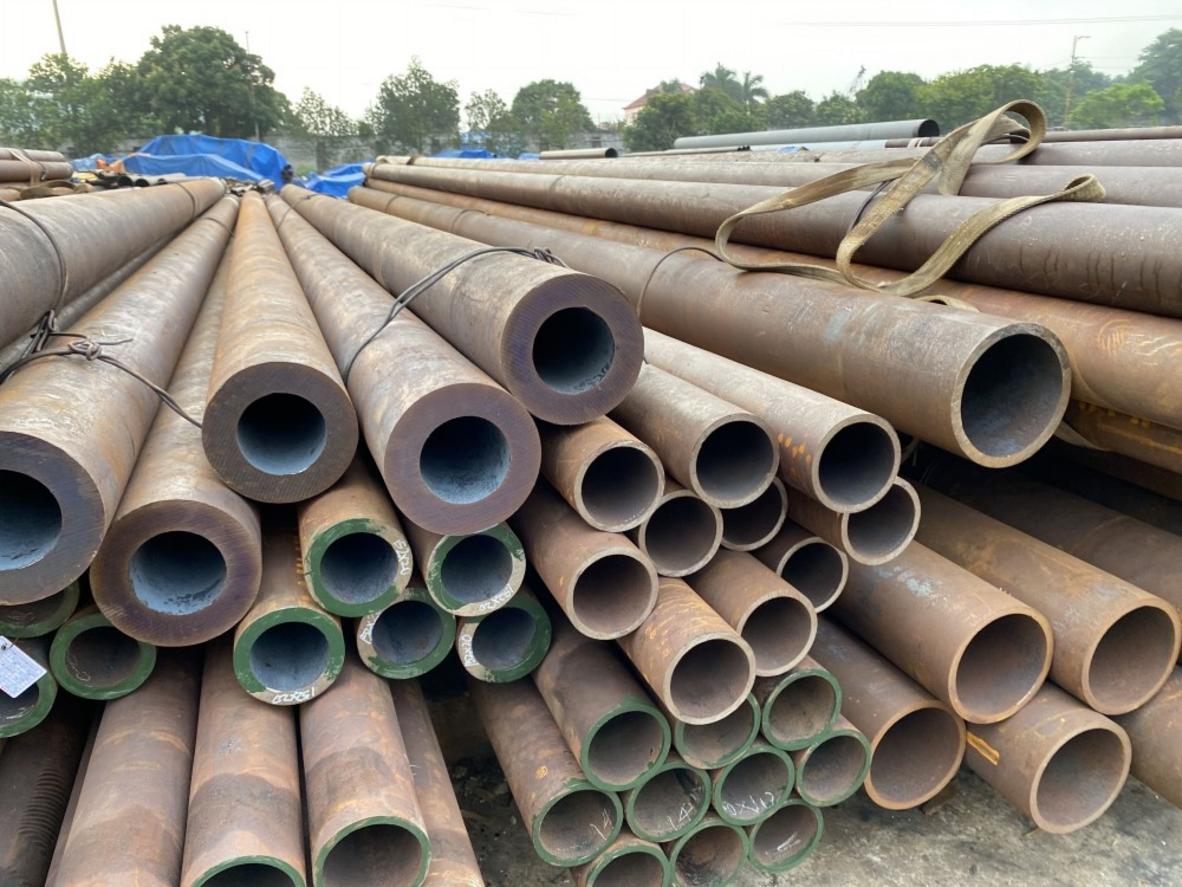

Dựa trên 5 ý chính này, Quý khách đã có một “checklist” cô đọng để đánh giá nhanh tính phù hợp của từng lô ống đúc với yêu cầu kỹ thuật và mức độ an toàn của dự án. Nếu cần tra cứu sâu hơn về tiêu chuẩn ống thép đúc, đối chiếu quy cách ống thép đúc hay lựa chọn đúng mác thép ống cho từng môi trường làm việc, đội ngũ kỹ thuật của Inox Hải Minh luôn sẵn sàng đồng hành, giúp Quý khách tối ưu hiệu suất vận hành và tổng chi phí sở hữu (TCO) cho toàn bộ vòng đời hệ thống đường ống.

Quy Trình Sản Xuất Ống Thép Đúc: Cán Nóng, Cán Nguội & Kiểm Định NDT (UT/ET/MT), Thử Áp

Sau khi Quý khách đã hiểu khái niệm và điểm khác biệt giữa ống đúc và ống hàn ở phần trước, câu hỏi tiếp theo luôn là: quy trình sản xuất ống thép đúc cụ thể gồm những công đoạn nào mà lại tạo ra được độ bền vượt trội và mức giá cao hơn đáng kể. Việc nắm rõ quy trình sản xuất ống thép đúc giúp Quý khách đọc bản vẽ kỹ thuật, đánh giá chứng chỉ chất lượng, cũng như phân biệt được sản phẩm đạt chuẩn và hàng giá rẻ kém kiểm soát. Về bản chất, toàn bộ hành trình bắt đầu từ phôi thép tròn đặc, trải qua cán nóng, cán nguội tinh chỉnh, rồi kết thúc bằng chuỗi kiểm định NDT và thử áp lực rất chặt chẽ trước khi xuất xưởng.

Theo các tài liệu kỹ thuật, ống đúc luôn được tạo hình từ phôi tròn nung nóng, dùng mũi xuyên tạo lỗ, sau đó kéo dài đến đường kính, độ dày tiêu chuẩn. Cấu trúc liền mạch không mối hàn chỉ thực sự phát huy ưu điểm khi từng công đoạn được kiểm soát đúng thông số nhiệt độ, tốc độ cán kéo, xử lý nhiệt và kiểm định cuối. Từ góc độ đầu tư, hiểu được các bước này cũng giúp Quý khách lý giải vì sao thép ống đúc luôn có đơn giá cao hơn ống hàn, nhưng đổi lại là chi phí vòng đời và độ an toàn vận hành tốt hơn cho các tuyến ống quan trọng.

Giai Đoạn Cán Nóng (Hot Rolling)

Đầu tiên, phôi thép tròn đặc được đưa vào lò nung ở nhiệt độ rất cao, thường vào khoảng 1.150–1.250 °C tùy theo mác thép và tiêu chuẩn sản xuất. Ở dải nhiệt độ này, thép đạt trạng thái dẻo, cho phép các nhà máy sử dụng mũi xuyên để tạo lỗ mà không làm nứt vỡ kết cấu. Việc kiểm soát đồng đều nhiệt độ trong toàn bộ tiết diện phôi là yếu tố quyết định giúp ống sau này có độ dày thành ổn định, không bị lệch tâm hoặc chỗ dày chỗ mỏng – những lỗi mà Quý khách rất khó phát hiện nếu chỉ nhìn bằng mắt thường.

Tiếp theo, phôi đã nung nóng được đưa qua máy xuyên (piercer) để tạo ra lỗ rỗng dọc theo trục phôi, biến thanh thép đặc thành phôi ống. Công đoạn này phải được tính toán rất kỹ về tốc độ quay, áp lực nén và góc nghiêng con lăn, nếu không lỗ xuyên sẽ bị lệch tâm, gây sai số lớn về độ dày thành ống sau này. Đây chính là bước công nghệ tạo nên bản chất “ống liền mạch – seamless” mà Quý khách đã được giới thiệu ở phần trước, thay vì tạo ống từ dải thép cuốn tròn như ống hàn.

Sau khi được xuyên lỗ, phôi ống tiếp tục đi qua nhiều khung cán và máy kéo dọc để điều chỉnh đường kính ngoài, độ dày thành và chiều dài theo dải kích thước tiêu chuẩn. Ở giai đoạn cán nóng này, nhà máy xác lập phần lớn thông số cơ bản của sản phẩm: đường kính danh nghĩa, dải độ dày SCH và cấp bền cơ học tổng thể. Chất lượng điều khiển quá trình cán nóng ảnh hưởng trực tiếp đến độ đồng đều cơ tính quanh chu vi ống – yếu tố mà các hệ thống chịu áp lực cao rất quan tâm. Chính vì thế, các tiêu chuẩn như ASTM hay EN đều quy định chặt chẽ về giới hạn sai số kích thước ngay từ bước cán nóng.

Giai Đoạn Cán Nguội (Cold Drawing/Rolling)

Không phải mọi ống thép đúc đều phải cán nguội, nhưng với các ứng dụng đòi hỏi độ chính xác cao về kích thước, dung sai lắp ghép chặt và bề mặt sạch, nhà sản xuất sẽ bổ sung thêm bước cán nguội. Về nguyên tắc, ống đã cán nóng sẽ được làm sạch bề mặt (tẩy gỉ, loại bỏ lớp oxit) rồi đưa qua khuôn kéo hoặc giá cán ở nhiệt độ thường. Quá trình này giúp tinh chỉnh đường kính, độ dày thành, đồng thời cải thiện cơ tính nhờ biến dạng nguội có kiểm soát.

Trong bước cán nguội, ống được kéo qua khuôn nhiều lần để đạt kích thước chính xác theo yêu cầu thiết kế. Mỗi lần kéo sẽ làm giảm đường kính ngoài hoặc tăng chiều dài ống, đồng thời làm kín lại các khuyết tật bề mặt nhỏ còn sót lại sau cán nóng. Kết quả là bề mặt trong và ngoài ống trở nên nhẵn hơn, hệ số ma sát dòng chảy thấp hơn, rất có lợi cho các hệ thống đường ống dẫn chất lỏng, khí có yêu cầu cao về tổn thất áp suất và vệ sinh công nghiệp.

Thành phẩm sau cán nguội thường có dung sai kích thước nhỏ hơn rõ rệt so với ống chỉ cán nóng, giúp Quý khách dễ dàng trong khâu lắp ghép, hàn nối đầu ống với mặt bích hoặc phụ kiện. Đổi lại, chi phí gia công tăng lên do số lần xử lý nhiều hơn, tốc độ sản xuất chậm hơn. Điều này lý giải vì sao cùng một mác thép và cùng dải kích thước, ống đúc cán nguội thường có giá cao hơn ống cán nóng, nhưng lại mang lại hiệu suất vận hành và tuổi thọ tốt hơn cho các tuyến ống “nhạy cảm” như dầu khí, hóa chất hay hệ thống thủy lực chính xác.

Kiểm Định Chất Lượng (QA/QC): NDT & Thử Áp

Sau khi hoàn tất tạo hình, mọi lô ống thép đúc đều phải bước vào giai đoạn kiểm định chất lượng nghiêm ngặt trước khi được đánh dấu và xuất xưởng. Trọng tâm là các phương pháp kiểm tra không phá hủy (NDT) và thử nghiệm thủy tĩnh, giúp phát hiện khuyết tật ẩn bên trong mà mắt thường không thể thấy. Ở các nhà máy lớn, mỗi ống đều được gán mã số, truy vết được toàn bộ lịch sử sản xuất, đáp ứng yêu cầu của các tiêu chuẩn quốc tế và hồ sơ nghiệm thu dự án.

Thông dụng nhất trong kiểm định NDT là siêu âm (UT), dòng điện xoáy (ET) và hạt từ (MT). UT sử dụng sóng siêu âm truyền qua thành ống để phát hiện rỗ khí, nứt trong lòng vật liệu; ET kiểm tra các khuyết tật bề mặt và cận bề mặt trên vật liệu dẫn điện; còn MT tận dụng từ trường và bột từ để làm nổi các vết nứt trên thép ferromagnetic. Việc áp dụng đồng thời nhiều phương pháp giúp giảm tối đa khả năng “lọt” khuyết tật, tăng độ tin cậy cho các tuyến ống làm việc ở áp lực cao, nhiệt độ cao hoặc môi trường ăn mòn mạnh.

Bên cạnh NDT, thử nghiệm thủy tĩnh (hydrostatic test) – bơm nước áp lực cao vào trong ống – là bước bắt buộc để kiểm tra khả năng chịu áp lực và độ kín của sản phẩm. Áp suất thử luôn cao hơn đáng kể so với áp suất làm việc thiết kế, nhằm tạo lề an toàn trước khi ống được lắp lên hệ thống thực tế. Những ống không đạt sẽ bị loại bỏ hoặc hạ cấp sử dụng, không được phép đưa vào các tuyến ống chịu áp lực. Cuối cùng, các chỉ tiêu cơ tính như giới hạn chảy, giới hạn bền, độ giãn dài… được kiểm tra bằng thử kéo, thử va đập để đảm bảo ống đáp ứng đúng tiêu chuẩn. Đây cũng là cơ sở để Quý khách đối chiếu khi nhận chứng chỉ chất lượng, đồng thời làm nền cho phần phân loại theo tiêu chuẩn ASTM, API, JIS, DIN, EN, GOST ở mục tiếp theo.

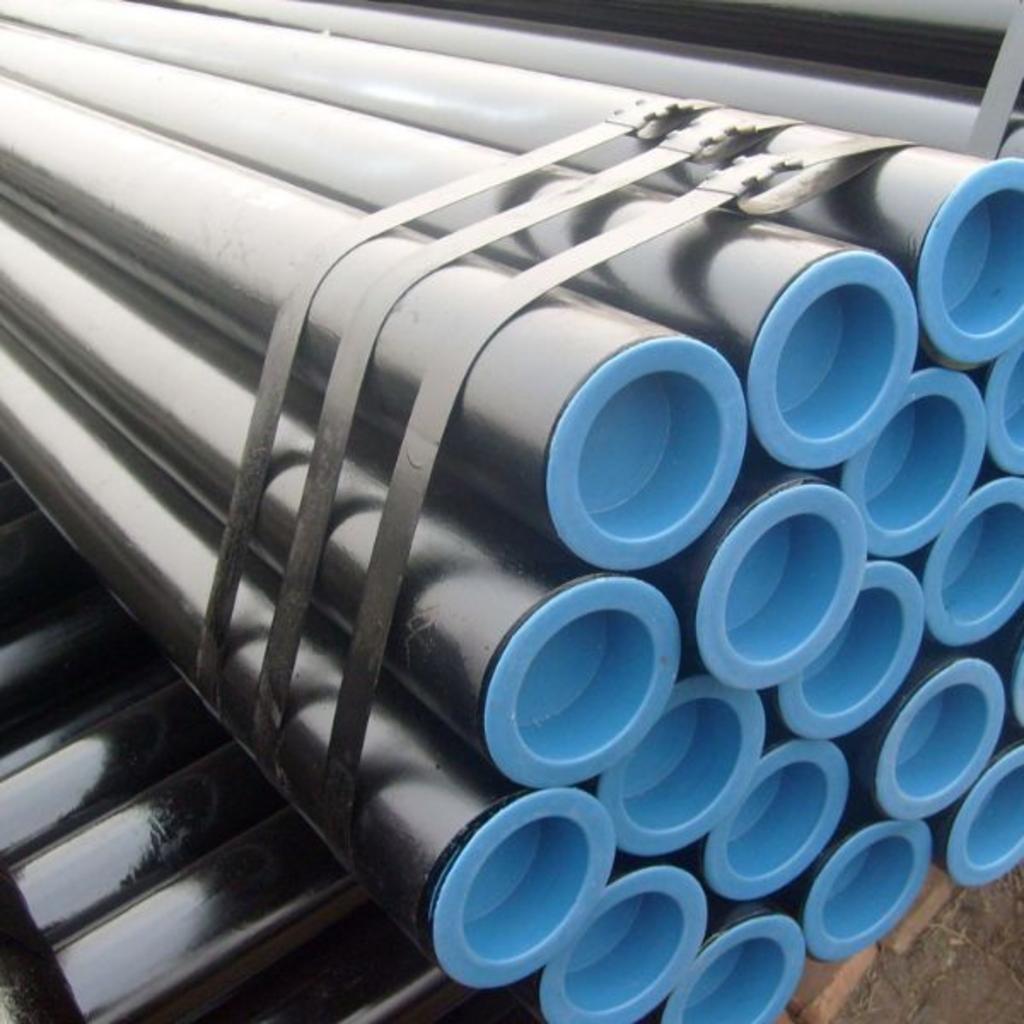

Phân Loại Ống Thép Đúc Theo Tiêu Chuẩn & Ứng Dụng (ASTM, API, JIS, DIN, EN, GOST)

Sau khi Quý khách đã nắm được quy trình sản xuất ống đúc từ phôi tròn, cán nóng, cán nguội đến kiểm định NDT và thử áp, bước tiếp theo trong thực tế thiết kế – mua hàng là xác định đúng tiêu chuẩn ống thép đúc. Trên bản vẽ, thông tin vật tư hiếm khi ghi chung chung là “seamless pipe” mà luôn đi kèm ký hiệu tiêu chuẩn: ASTM, API, EN, JIS, DIN, GOST… Mỗi bộ tiêu chuẩn gắn với mức áp lực, điều kiện nhiệt độ và nhóm ứng dụng khác nhau; chọn sai tiêu chuẩn có thể dẫn đến không đạt nghiệm thu, thậm chí mất an toàn vận hành.

Ở góc độ quản lý dự án, việc hệ thống hóa phân loại ống đúc theo tiêu chuẩn giúp Quý khách giao tiếp rõ ràng với tư vấn thiết kế, nhà thầu cơ điện, cũng như nhà cung cấp vật tư. Chỉ cần nhìn một dòng mô tả như “ASTM A106 Gr.B Seamless, SCH40” hay “API 5L X52 PSL2” là đã hình dung được ngay ống dùng cho hệ thống hơi, đường ống dầu khí hay đường nước công nghệ. Đây cũng là cơ sở để Quý khách so sánh chào giá, đánh giá tính tương đương khi phải thay thế bằng nguồn hàng khác nhưng vẫn bảo toàn yêu cầu kỹ thuật.

Trong thực tế tại Việt Nam, phổ biến nhất là các tiêu chuẩn Mỹ (ASTM/ASME, API) do phần lớn tài liệu thiết kế và thiết bị nhập khẩu từ Mỹ, châu Âu hoặc các nhà máy dầu khí. Bên cạnh đó, Quý khách vẫn sẽ gặp các bộ tiêu chuẩn EN/DIN (châu Âu), JIS (Nhật) hay GOST (Nga) trên những dự án đặc thù hoặc nhà máy có nguồn gốc thiết bị khác nhau. Dưới đây là bức tranh tổng quan theo từng nhóm, giúp Quý khách dễ tra cứu và quy chuẩn hóa yêu cầu vật tư.

Tiêu Chuẩn Mỹ (ASTM/ASME)

Các tiêu chuẩn ống thép đúc của Mỹ do tổ chức ASTM International ban hành và được ASME chấp nhận song song (ASTM A106 tương đương ASME SA106, ASTM A53 tương đương ASME SA53…). Đây là nhóm tiêu chuẩn gặp nhiều nhất trong bản vẽ nhà máy nhiệt điện, hóa chất, PCCC, đường ống công nghệ. Mỗi mã tiêu chuẩn mô tả rõ loại vật liệu, phạm vi nhiệt độ làm việc, yêu cầu thử nghiệm cơ lý và NDT.

ASTM A106 (ASME SA106) là loại ống thép đúc carbon dùng cho đường ống dẫn chất lỏng và khí ở nhiệt độ, áp suất cao. Các cấp phổ biến là Grade A, B, C; trong đó Gr.B thường được sử dụng nhiều nhất. Với cấu trúc liền mạch, ống A106 đáp ứng tốt các điều kiện hơi nóng, khí nén áp lực, đường ống dầu nhẹ trong nhà máy. Khi Quý khách thấy yêu cầu “Seamless pipe ASTM A106 Gr.B, SCH40” trên bản vẽ, có thể hiểu đây là ống đúc chịu áp lực làm việc cao hơn ống cơ khí thông thường.

ASTM A53 (ASME SA53) cũng là ống carbon nhưng dùng cho các ứng dụng cơ khí, kết cấu và áp lực trung bình như đường ống nước, hệ thống PCCC, khí nén áp lực vừa. Về mặt chi phí, ống A53 thường kinh tế hơn A106, thích hợp cho các tuyến ống không làm việc ở nhiệt độ quá cao. Trong danh mục sản phẩm của Inox Hải Minh, các dòng ống thép đúc a53 thường được tư vấn cho hệ thống nước, PCCC trong nhà xưởng, cao ốc.

ASTM A333 là tiêu chuẩn cho ống thép đúc chịu nhiệt độ thấp, thường dùng trong các hệ thống lưu chất lạnh, kho lạnh, nhà máy LNG. Vật liệu phải đáp ứng yêu cầu thử va đập ở nhiệt độ âm để bảo đảm ống không giòn vỡ khi vận hành. Đối với các dự án có môi trường làm việc dưới 0 °C, Quý khách cần đặc biệt chú ý đến sự xuất hiện của A333 trong hồ sơ thiết kế.

ASTM A335 lại là nhóm ống thép hợp kim cho nồi hơi và đường ống chịu nhiệt độ siêu cao, với các mác P5, P9, P11, P22… Bằng việc bổ sung Cr, Mo và các nguyên tố hợp kim khác, A335 cho phép ống làm việc ổn định trong môi trường hơi quá nhiệt, khí thải lò, nhà máy nhiệt điện. Đây là phân khúc ống có giá trị cao, yêu cầu kiểm định nghiêm ngặt, phù hợp với những tuyến ống “xương sống” của nhà máy.

Tiêu Chuẩn Viện Dầu Khí Mỹ (API)

Song song với ASTM, ngành dầu khí sử dụng bộ tiêu chuẩn riêng do American Petroleum Institute (API) ban hành. Nổi bật nhất là API 5L, được xem như “tiêu chuẩn vàng” cho đường ống dẫn dầu, khí trên bờ và ngoài khơi. Toàn bộ yêu cầu về thành phần hóa học, cơ tính, thử kéo, thử va đập, NDT và thử áp đều được quy định chi tiết, nhằm giảm tối đa rủi ro rò rỉ trên tuyến ống đường dài.

Trong API 5L, các cấp độ phổ biến gồm Grade B, X42, X52, X65…; càng lên cấp X cao thì giới hạn chảy càng lớn, nghĩa là ống chịu được áp lực cao hơn với cùng chiều dày. Đối với Quý khách làm trong ngành dầu khí hoặc năng lượng, việc phân biệt cấp độ này rất quan trọng khi tính toán thiết kế cũng như khi so sánh chào giá. Ống API 5L thường có yêu cầu kiểm tra không phá hủy và thử nghiệm cơ tính khắt khe hơn ASTM A106/A53, phù hợp với các tuyến ống truyền dẫn đường dài, khu vực rủi ro cao.

Tại Việt Nam, nhiều dự án dầu khí, kho xăng dầu, đường ống dẫn khí cao áp đều chỉ định API 5L cho tuyến ống chính, trong khi các đoạn nhánh, đường ống trong nhà máy có thể sử dụng ASTM A106/A53. Khi làm việc với các nhà cung cấp, Quý khách cần làm rõ cấp độ (Grade), mức chất lượng sản phẩm (PSL1, PSL2) và yêu cầu chứng chỉ kèm theo, tránh trường hợp hàng không đủ cấp nhưng vẫn được chào thay thế.

Tiêu Chuẩn Châu Âu (EN), Đức (DIN)

Tại các nhà máy sử dụng thiết bị có nguồn gốc châu Âu, tiêu chuẩn ống thép đúc thường được chỉ định theo bộ EN hoặc DIN. EN 10216-2 là một trong những tiêu chuẩn điển hình cho ống thép không hợp kim và hợp kim dùng cho mục đích chịu áp lực, bao phủ dải ứng dụng rộng từ nồi hơi, đường ống hơi, dầu nóng đến hệ thống đường ống công nghệ. Tiêu chuẩn này quy định đầy đủ về mác thép, chế độ xử lý nhiệt, thử nghiệm cơ tính và NDT, tương đương với nhiều yêu cầu trong ASTM.

DIN 17175 là tiêu chuẩn cũ của Đức cho ống thép chịu nhiệt, thường gặp trên các bản vẽ hoặc tài liệu kỹ thuật của những nhà máy được xây dựng từ trước. Về bản chất, nhiều nội dung của DIN 17175 đã được thay thế, hài hòa vào hệ thống EN 10216. Khi cải tạo, mở rộng nhà máy, Quý khách có thể được tư vấn sử dụng ống theo EN 10216-2 nhưng vẫn phải chứng minh tính tương đương với DIN 17175 trong hồ sơ kỹ thuật – đây là khâu Inox Hải Minh thường hỗ trợ rất chi tiết cho bộ phận kỹ thuật và mua hàng.

Sự xuất hiện song song của EN và DIN trong cùng một dự án không hiếm gặp, đặc biệt khi nhà máy được lắp đặt qua nhiều giai đoạn với các gói thầu EPC khác nhau. Điểm mấu chốt là Quý khách cần chuẩn hóa lại danh mục ống đúc theo một hệ quy chiếu thống nhất, thường là EN 10216-2 hoặc ASTM tương đương, để tiện quản lý tồn kho và tối ưu chi phí mua sắm lâu dài.

Tiêu Chuẩn Nhật Bản (JIS), Nga (GOST)

Trong khối tiêu chuẩn châu Á, Nhật Bản có hệ thống JIS được sử dụng rộng rãi cho các dự án có tổng thầu hoặc thiết bị đến từ Nhật, Hàn Quốc. Các tiêu chuẩn JIS G3454/G3455/G3456 lần lượt quy định ống thép carbon cho đường ống chịu áp lực ở nhiệt độ thường, áp lực cao và nhiệt độ cao. Nhờ cách phân nhóm rõ ràng theo điều kiện làm việc, kỹ sư thiết kế dễ dàng lựa chọn chủng loại phù hợp cho từng tuyến ống nước, hơi, khí trong nhà máy.

Ở thực tế, JIS G3454 thường xuất hiện trên các tuyến ống nước, PCCC và khí nén áp lực vừa; JIS G3455 cho áp lực cao hơn; còn JIS G3456 dành cho các tuyến ống hơi, dầu nóng, hệ thống nhiệt độ cao. Những nhà máy do nhà thầu Nhật – Hàn triển khai thường dùng JIS trong giai đoạn đầu, sau đó khi cần mua thay thế tại Việt Nam, bộ phận mua hàng phải tra cứu đối chiếu sang ASTM hoặc EN tương đương. Inox Hải Minh thường hỗ trợ Quý khách lập bảng đối chiếu tiêu chuẩn, kèm theo đề xuất chủng loại thay thế sẵn có trên thị trường trong nước.

Với các dự án có yếu tố Nga hoặc khối CIS, tiêu chuẩn GOST 8731/8732 cho ống thép đúc vẫn còn được sử dụng, đặc biệt ở các nhà máy thủy điện, năng lượng hoặc tuyến ống dầu khí cũ. Hệ tiêu chuẩn GOST có cách ký hiệu mác thép, kích thước khá khác so với ASTM hay EN, nên việc đọc hiểu đòi hỏi kinh nghiệm thực tế. Khi cải tạo, nâng cấp các tuyến ống sử dụng ống GOST, Quý khách thường phải giải bài toán chuyển đổi sang dòng ống theo tiêu chuẩn hiện hành, đồng thời kiểm soát chặt chẽ chất lượng hàn nối giữa ống cũ và ống mới.

Từ góc nhìn tổng thể, có thể thấy mỗi bộ tiêu chuẩn quốc tế gắn với một bối cảnh lịch sử, khu vực địa lý và ngành công nghiệp đặc thù. Để đặt mua đúng hàng, Quý khách không chỉ cần nhớ mã tiêu chuẩn mà còn phải kết hợp với thông tin kích thước DN/OD/Inch, độ dày SCH, mác thép và cấp bền. Các cách ký hiệu này sẽ được hệ thống hóa chi tiết trong phần quy cách ống thép đúc và hướng dẫn đọc thông số kỹ thuật ở mục kế tiếp.

Quy Cách Kỹ Thuật: DN/OD/Inch, Độ Dày SCH, Mác Thép, Chiều Dài, Cấp Bền – Cách Đọc Thông Số

Sau khi Quý khách đã nắm được các nhóm tiêu chuẩn ASTM, API, EN, JIS… ở phần trước, bước tiếp theo trên thực tế bản vẽ là phải giải mã được cả “dòng ký hiệu” vật tư: ví dụ ASTM A106 Gr.B – 4″ SCH40 – 6m. Nắm chắc cách đọc các thông số quy cách ống thép đúc giúp Quý khách tránh đặt nhầm kích thước, sai độ dày, dẫn đến không lắp vừa phụ kiện hoặc không đạt áp lực thiết kế.

Ở góc độ thiết kế và mua hàng, hiểu đúng DN/OD/Inch, SCH, mác thép và cấp bền còn là cơ sở để so sánh báo giá, đánh giá tính tương đương giữa các nguồn cung. Chỉ khi các bên cùng nói chung một “ngôn ngữ kỹ thuật”, việc kiểm soát chất lượng, nghiệm thu và bảo vệ an toàn vận hành cho hệ thống đường ống mới thực sự hiệu quả.

Đường Kính: DN, OD và Inch

DN (Nominal Diameter) là đường kính danh nghĩa, chủ yếu dùng để gọi tên kích cỡ ống như DN15, DN50, DN100. DN không phải là đường kính đo được bằng thước cặp mà là một giá trị làm tròn, quy ước theo tiêu chuẩn (ISO 6708) để thiết kế và tra bảng. Chẳng hạn, ống DN100 đường kính ngoài thực tế thường là 114,3 mm; DN50 tương ứng OD 60,3 mm đối với ống thép carbon. Khi đọc bản vẽ, Quý khách cần hiểu DN là “cấp kích cỡ” dùng chung cho cả ống, co, tê, mặt bích… chứ không phải giá trị đo chính xác.

Inch (” – inch danh nghĩa) là cách ký hiệu đường kính rất quen thuộc trong các tài liệu Mỹ và châu Âu, ví dụ 1/2″, 3/4″, 2″, 4″. Tương tự DN, đây cũng là kích cỡ danh nghĩa, không trùng với giá trị 1″ = 25,4 mm như khi đo chiều dài. Ví dụ, “ống 2 inch” carbon steel thực tế có OD khoảng 60,3 mm, “ống 4 inch” có OD 114,3 mm. Trong hồ sơ kỹ thuật, Quý khách thường sẽ bắt gặp cả DN và Inch đi kèm nhau (DN100 – 4″) để thuận tiện cho kỹ sư và nhà thầu quốc tế cùng sử dụng.

OD (Outside Diameter) là đường kính ngoài thực tế của ống – thông số quan trọng nhất khi lắp ghép với phụ kiện, mặt bích và giá đỡ. Với hệ ống theo chuẩn ANSI/ASME, một khi đã xác định kích cỡ inch (ví dụ 4″), OD sẽ cố định (114,3 mm) và không đổi theo SCH; chỉ có độ dày thành thay đổi. Do đó, khi Quý khách đo đường kính ngoài tại hiện trường, nên đối chiếu với bảng DN/Inch/OD để nhận diện đúng cỡ ống rồi mới tính tiếp đến SCH. Việc hiểu rõ vai trò của OD giúp giảm rủi ro gia công sai giá đỡ, giá treo và bộ kẹp ống.

Độ Dày Thành Ống: Schedule (SCH)

SCH (Schedule) là chỉ số danh nghĩa thể hiện độ dày thành ống và khả năng chịu áp lực tương ứng, được dùng rộng rãi trong các tiêu chuẩn ASTM, ASME. SCH bản thân không phải “mm độ dày” mà là một dãy số quy ước (10, 20, 40, 80, 160…), mỗi kích cỡ OD sẽ có độ dày thành khác nhau cho cùng một cấp SCH. Khi thiết kế, kỹ sư sẽ dựa trên áp suất làm việc, nhiệt độ, mác thép để chọn SCH sao cho ứng suất cho phép không bị vượt quá giới hạn; còn Quý khách khi đặt hàng chỉ cần đảm bảo đúng SCH ghi trên bản vẽ.

Các cấp phổ biến trong thực tế là SCH20, SCH40, SCH80, SCH160. Trong đó, SCH40 được xem là “độ dày tiêu chuẩn” cho đa số hệ thống nước, khí nén, PCCC; SCH80 dùng cho tuyến ống áp lực cao hơn hoặc nhiệt độ cao; SCH160 và dày hơn thường dành cho các điều kiện rất nặng như dầu khí, nồi hơi áp lực lớn. Khi so sánh báo giá, Quý khách sẽ thấy cùng một cỡ DN/OD nhưng SCH80 có trọng lượng và giá ống cao hơn đáng kể so với SCH40; đây là lý do cần tra cứu kỹ trước khi xem các bảng báo giá ống thép đúc sch40 hay các cấp dày hơn.

Bên cạnh ký hiệu SCH, nhiều bản vẽ cũ hoặc tài liệu theo hệ Mỹ còn dùng các chữ viết tắt như STD, XS, XXS. STD (Standard) gần tương đương SCH40 đối với đa số kích cỡ; XS (Extra Strong) tương đương khoảng SCH80; còn XXS (Double Extra Strong) dày hơn cả SCH160 cho một số cỡ ống. Khi gặp các ký hiệu này, Quý khách có thể yêu cầu nhà cung cấp quy đổi về SCH cụ thể để tiện tính trọng lượng, tổn thất áp và so sánh giá. Việc đồng nhất về cách ký hiệu giữa bản vẽ và báo giá giúp hạn chế tối đa rủi ro mua nhầm độ dày thành ống.

Mác Thép & Cấp Bền

Mác thép (Grade) thể hiện thành phần hóa học và cơ tính của vật liệu, bao gồm giới hạn chảy, độ bền kéo, độ giãn dài… quyết định khả năng chịu áp lực, chịu nhiệt và khả năng hàn. Với ống thép đúc carbon, Quý khách thường gặp các mác phổ biến như ASTM A106 Gr.B, ASTM A53 Gr.B hay các bậc cường độ trong API 5L như X42, X52, X65. Mỗi mác thép có giới hạn bền khác nhau nên khi tính toán độ dày và lựa chọn vật tư thay thế, cần dựa vào thông số cơ tính chứ không chỉ nhìn vào tên tiêu chuẩn. Đây cũng là cơ sở để tra cứu trên các bảng tổng hợp mác thép ống mà Inox Hải Minh cung cấp.

Cấp bền và mức chất lượng (PSL – Product Specification Level) thường gặp trong tiêu chuẩn API 5L với hai mức chính là PSL1 và PSL2. PSL2 yêu cầu nghiêm ngặt hơn về thành phần hóa học, cơ tính, thử va đập và kiểm tra không phá hủy so với PSL1, nhắm tới các tuyến ống truyền dẫn dầu khí đường dài, rủi ro cao. Khi đọc một dòng ký hiệu như “API 5L X52 PSL2 – 8″ SCH80”, Quý khách có thể hiểu ngay đây là ống có cường độ cao, kiểm soát chất lượng chặt, phù hợp cho các đường ống chịu áp lực lớn. Việc phân biệt đúng cấp bền giúp tránh trường hợp dùng vật tư kém cấp cho tuyến ống quan trọng, gây mất an toàn và phát sinh chi phí sửa chữa.

Tựu trung lại, một dòng thông số đầy đủ của ống thép đúc sẽ bao gồm: tiêu chuẩn (ASTM/API/EN/JIS…), mác thép/grade, kích cỡ DN hoặc Inch kèm OD, độ dày thành theo SCH và chiều dài cây ống. Khi đã hiểu rõ ý nghĩa từng phần, Quý khách sẽ dễ dàng sử dụng các bảng tra trọng lượng và công thức tính kg/m ở phần tiếp theo để phục vụ thiết kế, dự toán và so sánh nhiều phương án vật tư một cách chủ động.

Bảng Tra Nhanh & Công Thức Tính Trọng Lượng Ống (Kg/m) Cho Thiết Kế – Dự Toán

Sau khi Quý khách đã nắm được cách đọc DN/OD/Inch, SCH, mác thép và chiều dài ở mục trước, bước thực tế tiếp theo trong thiết kế – mua hàng là quy đổi những thông số đó thành khối lượng và chi phí cụ thể. Đây là lúc các bảng tra trọng lượng và công thức tính kg/m cho ống thép đúc phát huy hiệu quả, giúp kỹ sư, phòng dự toán và bộ phận mua hàng nói cùng một “ngôn ngữ số liệu”.

Một bộ bảng tra quy cách ống thép đúc chuẩn sẽ rút ngắn đáng kể thời gian tính toán thủ công, hạn chế sai số khi nhân chia nhiều lần, đồng thời tạo căn cứ minh bạch khi so sánh báo giá giữa các nhà cung cấp. Với kinh nghiệm cung ứng ống đúc cho nhiều nhà máy, Inox Hải Minh luôn khuyến nghị Quý khách chuẩn hóa một bộ bảng tra dùng chung trong nội bộ để đảm bảo mọi con số về khối lượng, trọng lượng và chi phí đều nhất quán từ giai đoạn thiết kế đến nghiệm thu.

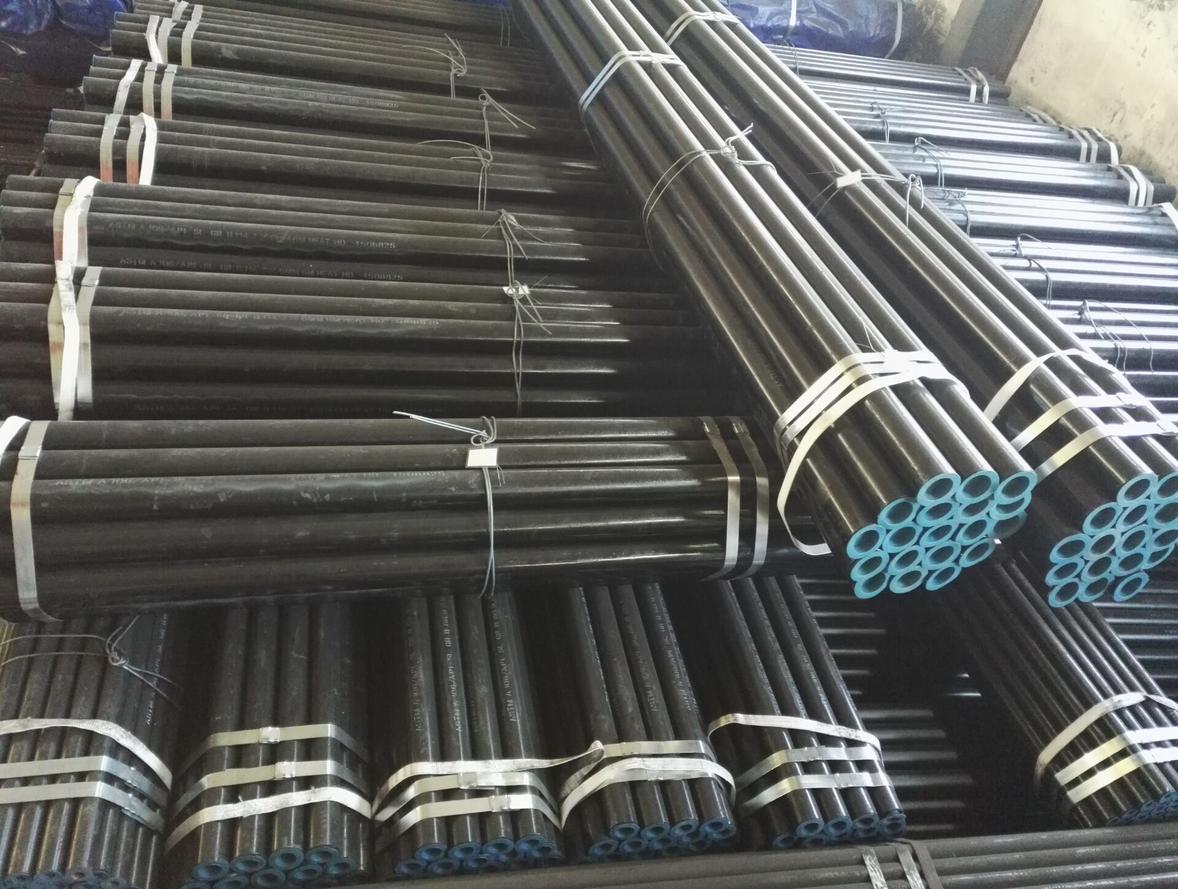

Bảng Tra Quy Cách Ống Thép Đúc Tiêu Chuẩn SCH40

Trong thực tế, SCH40 được xem là “độ dày tiêu chuẩn” cho rất nhiều hệ thống nước, khí nén, PCCC và đường ống công nghệ áp lực vừa. Bảng tra dưới đây là phiên bản rút gọn của bộ dữ liệu đầy đủ mà Inox Hải Minh đang sử dụng nội bộ, bao gồm các cột: DN, Inch, đường kính ngoài (OD – mm), độ dày thành ống (W.T – mm) và trọng lượng lý thuyết (Kg/m). Khi đã quen mắt với cấu trúc bảng, Quý khách chỉ cần nhìn một dòng là có thể hình dung ngay kích thước hình học, khối lượng ống và tác động lên kết cấu giá đỡ.

Các số liệu trọng lượng trong bảng được tính theo công thức chuẩn: Kg/m = (OD – W.T) × W.T × 0,02466, với OD và W.T tính bằng mm, giả định vật liệu là thép carbon mật độ khoảng 7.850 kg/m³. Với một hệ thống đường ống dài hàng trăm mét, việc tra nhanh trọng lượng 1 m rồi nhân với tổng chiều dài giúp Quý khách chốt khối lượng thép đặt hàng, tính tải trọng lên khung giá đỡ, và dự trù chi phí vật tư ngay từ giai đoạn báo giá ban đầu.

*Số liệu mang tính minh họa, có thể chênh lệch nhẹ so với bảng chuẩn do quy tròn và dung sai sản xuất.

Với bảng đầy đủ, Quý khách có thể lập sẵn file Excel hoặc tích hợp vào phần mềm dự toán nội bộ: chỉ cần nhập tổng chiều dài từng cỡ DN là hệ thống sẽ tự động nhân với trọng lượng kg/m, từ đó tính ra tổng tấn thép, giá trị đơn hàng và chi phí logistics. Đây là cách nhiều khách hàng công nghiệp của Inox Hải Minh đang áp dụng để kiểm soát giá thép ống đúc và tối ưu tổng chi phí sở hữu (TCO) cho toàn bộ vòng đời dự án.

Bảng Tra Quy Cách Ống Thép Đúc Tiêu Chuẩn SCH80

Với các tuyến ống chịu áp lực cao hơn, nhiệt độ cao hoặc đặt ở vị trí đặc biệt quan trọng (đường ống chính, khu vực rủi ro cao), Quý khách thường phải chuyển sang dùng SCH80. Về cấu trúc bảng tra, dữ liệu SCH80 hoàn toàn tương tự SCH40 nhưng độ dày thành ống và trọng lượng mỗi mét tăng lên đáng kể. Điều này phản ánh đúng bản chất ống thép đúc: không có mối hàn, chịu áp và nhiệt vượt trội, nên khi tăng thêm độ dày, khả năng chịu tải của hệ thống được nâng lên rõ rệt.

Với cùng DN và OD, việc so sánh hai bảng SCH40 và SCH80 sẽ cho Quý khách cái nhìn trực quan về chênh lệch trọng lượng. Ví dụ, cùng là DN50 (2″ – OD 60,3 mm), ống SCH40 có độ dày 3,91 mm và trọng lượng khoảng 5,44 kg/m; trong khi SCH80 dày 5,54 mm, trọng lượng nhảy lên khoảng 7,48 kg/m. Cùng chiều dài 100 m, sự chênh lệch gần 200 kg thép là con số không nhỏ khi tính tải trọng lên khung giá đỡ, bệ máy và kết cấu nhà xưởng.

*Số liệu minh họa, dùng để so sánh tương đối giữa SCH40 và SCH80; khi thiết kế chi tiết cần tra bảng tiêu chuẩn và bản vẽ kỹ thuật chính thức.

Từ góc độ quản lý chi phí, việc nắm vững bảng quy cách SCH40 và SCH80 giúp Quý khách dễ dàng đánh giá tác động của việc tăng/giảm SCH đến trọng lượng và ngân sách. Trong nhiều trường hợp, tuyến ống chỉ cần SCH40 vẫn bảo đảm an toàn, sử dụng SCH80 sẽ làm đội cả CAPEX lẫn tải trọng lên kết cấu. Ngược lại, với các tuyến ống chịu áp lực và nhiệt độ rất cao, bảng tra SCH80 là cơ sở để chứng minh lý do phải chọn ống dày hơn trước Ban quản lý dự án và đơn vị kiểm định.

Công Thức Tính Trọng Lượng Chính Xác

Để Quý khách chủ động hơn khi chưa có sẵn bảng tra, có thể dùng công thức tính trọng lượng ống thép carbon tiêu chuẩn: Trọng lượng (Kg/m) = (Đường kính ngoài OD – Độ dày W.T) × Độ dày W.T × 0,02466, trong đó OD và W.T đều tính bằng mm. Hệ số 0,02466 xuất phát từ mật độ thép và hằng số π, đã được rút gọn để áp dụng trực tiếp cho ống tròn. Đây là công thức phổ biến trong các tài liệu kỹ thuật và tiêu chuẩn quốc tế về kích cỡ ống, tương tự như các bảng NPS/Schedule được trình bày trên những trang tham khảo như Nominal Pipe Size.

Ví dụ, cần tính trọng lượng 1 mét ống DN100 (4″) SCH40 có OD 114,3 mm và W.T 6,02 mm. Áp dụng công thức: (114,3 – 6,02) × 6,02 × 0,02466 ≈ 16,1 kg/m. Nếu một tuyến ống sử dụng 80 m loại ống này, tổng khối lượng thép sẽ khoảng 1.288 kg. Từ con số đó, Quý khách có thể nhân với đơn giá theo kg để ước tính chi phí vật tư, đồng thời chuyển cho bộ phận kết cấu để kiểm tra lại tải trọng tác dụng lên giá đỡ, sàn và khung thép.

Khi sử dụng công thức, Quý khách cần lưu ý ba điểm quan trọng: (1) Bảo đảm dùng đúng đơn vị mm cho OD và W.T; (2) Kết quả là trọng lượng lý thuyết, trọng lượng thực tế có thể chênh lệch vài phần trăm do dung sai độ dày, độ oval và độ nhám bề mặt của ống; (3) Mỗi tiêu chuẩn ống (ASTM, API, EN, JIS…) có thể quy định dung sai độ dày khác nhau, vì thế khi nghiệm thu thường phải đối chiếu với chứng chỉ và kết quả đo thực tế chứ không chỉ dựa vào lý thuyết. Trong các dự án lớn, Inox Hải Minh thường hỗ trợ Quý khách lập bảng Excel tự động, liên kết giữa kích cỡ DN/OD, SCH, chiều dài và trọng lượng kg/m để vừa phục vụ thiết kế, vừa phục vụ đặt hàng và kiểm soát kho.

Từ nền tảng dữ liệu trọng lượng và chi phí ở mục này, bước tiếp theo là cân nhắc về mặt kỹ thuật – kinh tế: khi nào nên chọn ống đúc, khi nào chấp nhận ống hàn cho từng tuyến ống cụ thể. Phần kế tiếp sẽ phân tích chi tiết ưu điểm, nhược điểm và bối cảnh ứng dụng phù hợp giữa ống đúc và thép ống hàn để Quý khách có quyết định tối ưu nhất cho dự án.

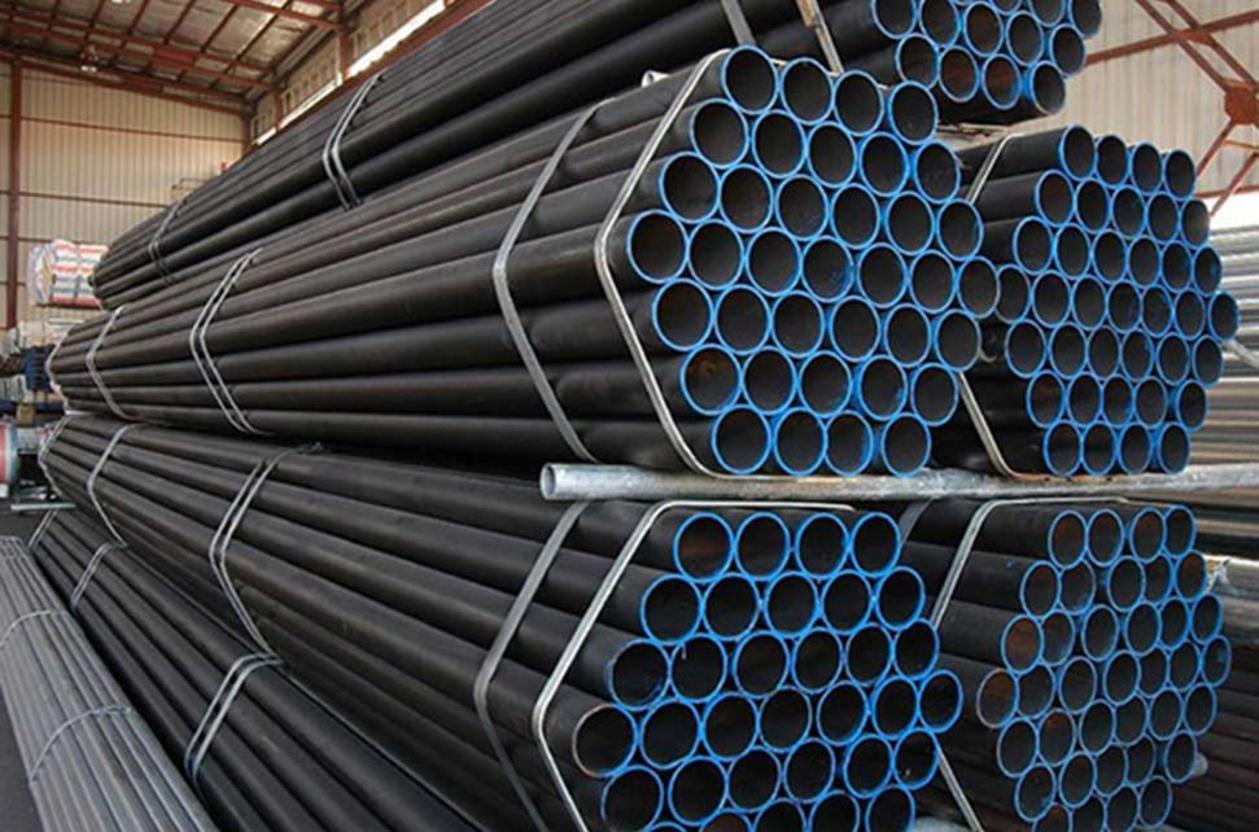

Ưu Điểm, Nhược Điểm & Khi Nào Nên/Không Nên Dùng Ống Đúc So Với Ống Hàn

Sau khi Quý khách đã tính được trọng lượng, khối lượng thép và sơ bộ chi phí vật tư ở phần bảng tra, câu hỏi tiếp theo trong mọi dự án đường ống luôn là: dùng ống đúc hay ống hàn cho từng tuyến cụ thể. Đây là quyết định kinh tế – kỹ thuật quan trọng, ảnh hưởng trực tiếp đến an toàn vận hành, CAPEX ban đầu và cả chi phí bảo trì trong suốt vòng đời hệ thống.

Về bản chất, thép ống đúc được sản xuất từ phôi tròn, nung nóng rồi xuyên lỗ và cán kéo tạo thành ống liền mạch, hoàn toàn không có mối hàn dọc thân. Trong khi đó, thép ống hàn được tạo từ thép tấm/dải uốn tròn rồi hàn kín mép. Chính khác biệt cấu trúc này là nền tảng cho mọi so sánh ống đúc và ống hàn về độ bền, độ kín, khả năng chịu áp, lẫn giá thành mà Quý khách cần cân nhắc.

Ưu Điểm Vượt Trội Của Thép Ống Đúc

Về độ bền và độ tin cậy, cấu trúc liền mạch không mối hàn giúp ống thép đúc loại bỏ điểm yếu tập trung ứng suất tại đường hàn – vốn là vị trí dễ nứt, rò rỉ nhất trên ống hàn. Với quy trình đục xuyên phôi tròn rồi cán kéo liên tục, vật liệu phân bố đồng đều quanh chu vi ống, chịu được áp suất trong và lực uốn tốt hơn. Đây là lý do các hệ thống dầu khí, hơi nước áp suất cao thường ưu tiên ống đúc để bảo đảm biên an toàn đủ lớn ngay cả khi làm việc ở gần giới hạn thiết kế.

Ở nhiệt độ cao, ống đúc cũng thể hiện ưu thế rõ rệt. Do không có vùng ảnh hưởng nhiệt (HAZ) quanh mối hàn như ống hàn, tổ chức luyện kim dọc thân ống đúc tương đối đồng nhất, giảm nguy cơ suy giảm cơ tính cục bộ khi gia nhiệt lâu dài. Trong các nhà máy nhiệt điện, lò hơi, đường ống hơi quá nhiệt, sự ổn định của cơ tính theo thời gian là yếu tố sống còn; một vết nứt nhỏ tại mối hàn có thể dẫn tới sự cố nghiêm trọng. Với ống đúc, biên độ rủi ro này được thu hẹp đáng kể, giúp hệ thống vận hành ổn định hơn.

Về khả năng chống ăn mòn, bề mặt trong và ngoài của ống đúc liền mạch, không có đường hàn vốn thường tồn tại ứng suất dư và khuyết tật vi mô. Trong môi trường hóa chất, khí ăn mòn hoặc nước biển, những vùng yếu này trên ống hàn rất dễ trở thành điểm khởi đầu cho ăn mòn cục bộ, pitting hoặc nứt ăn mòn ứng suất. Với ống đúc, bề mặt đồng nhất giúp phân bố đều tốc độ ăn mòn, giảm nguy cơ thủng cục bộ sớm khi hệ thống chưa đến thời hạn bảo trì, đặc biệt trong các tuyến ống hóa chất và khí gas áp lực cao.

Nhờ tổng hòa các yếu tố trên, tuổi thọ của hệ thống dùng ống đúc thường cao hơn đáng kể trong cùng điều kiện làm việc. Quý khách không chỉ giảm tần suất sửa chữa, thay thế ống, mà còn hạn chế tối đa thời gian dừng máy ngoài kế hoạch – yếu tố thường tốn kém hơn rất nhiều so với giá ống. Ở góc nhìn tài chính, ưu điểm ống thép đúc nằm ở việc tối ưu tổng chi phí sở hữu (TCO): CAPEX ban đầu cao hơn, nhưng OPEX bảo trì và rủi ro sự cố giảm rõ rệt trong toàn bộ vòng đời dự án.

Nhược Điểm Cần Cân Nhắc

Giá thành cao hơn là nhược điểm hiển nhiên nhất của ống thép đúc. Quy trình nung nóng phôi tròn, đục xuyên, cán kéo nhiều bước, kiểm soát chất lượng chặt chẽ làm chi phí sản xuất trên mỗi tấn thép cao hơn ống hàn vốn chỉ cần uốn và hàn mép tôn. Điều này thể hiện trực tiếp trên các bảng giá thép ống đúc so với bảng giá ống hàn cùng kích cỡ: chênh lệch có thể lên tới hàng chục phần trăm. Với các tuyến ống áp lực thấp, dùng ống đúc đôi khi là quá dư thừa, làm đội CAPEX mà không gia tăng tương xứng về giá trị kỹ thuật.

Một hạn chế nữa là dải kích thước của ống đúc không rộng bằng ống hàn, đặc biệt đối với các đường kính siêu lớn. Công nghệ đục xuyên và cán kéo khó áp dụng cho OD rất lớn, nên từ một ngưỡng nào đó, nhà sản xuất buộc phải chuyển sang ống hàn xoắn hoặc hàn thẳng từ thép tấm. Trong các hệ thống cấp nước, thoát nước, đường ống hạ tầng có kích thước DN rất lớn nhưng áp suất chỉ ở mức thấp – trung bình, ống hàn thường là lựa chọn thực tế và kinh tế hơn hẳn.

Cuối cùng, Quý khách cần lưu ý tới thời gian giao hàng. Các nhà máy sản xuất ống đúc đạt chuẩn không nhiều, chủ yếu tập trung ở những nước có công nghiệp thép phát triển; nhiều kích cỡ phải nhập khẩu theo lô. Khi dự án yêu cầu kích cỡ đặc biệt, mác thép/tiêu chuẩn riêng (API, ASTM chuyên dụng), lead time có thể dài hơn đáng kể so với ống hàn phổ thông sản xuất trong nước. Nếu không được tính trước trong kế hoạch, nguy cơ chậm tiến độ lắp đặt là điều dễ xảy ra.

Quy Tắc Lựa Chọn Vàng

Nhìn từ góc độ an toàn và tuân thủ tiêu chuẩn, có thể tóm lược ngắn gọn: nên dùng ống đúc cho các tuyến ống “quan trọng sống còn”. Đó là các đường ống dẫn dầu khí, khí đốt, hơi nước áp suất cao, hóa chất nguy hiểm, hệ thống thủy lực, nồi hơi, cũng như các tuyến ống PCCC trong tòa nhà cao tầng hoặc khu công nghiệp. Những ứng dụng này thường làm việc ở áp suất lớn, nhiệt độ cao, hoặc chứa môi chất độc hại; nhiều tiêu chuẩn thiết kế quốc tế cũng khuyến nghị hoặc yêu cầu dùng ống đúc để hạn chế tối đa nguy cơ rò rỉ và nổ vỡ đường ống.

Ngược lại, ống hàn hoàn toàn có thể đáp ứng tốt cho các tuyến ống áp lực thấp – trung bình, môi chất ít nguy hiểm: đường ống nước cấp/thoát, ống điều hòa không khí, khí nén thông thường, hệ khung kết cấu, lan can, khung sườn ít chịu lực… Trong những khu vực này, việc sử dụng ống đúc không mang lại thêm lợi ích an toàn đáng kể so với ống hàn, nhưng lại làm tăng chi phí vật tư và trọng lượng kết cấu. Bài toán hợp lý là tối ưu cấu hình: chỉ dùng ống đúc tại các đoạn cần “độ an toàn cao nhất”, phần còn lại chọn ống hàn đạt chuẩn để cân bằng CAPEX với hiệu suất vận hành.

Áp dụng những quy tắc lựa chọn trên, Quý khách sẽ trả lời được câu hỏi “nên dùng ống đúc khi nào” cho chính dự án của mình, đồng thời tránh được hai thái cực: hoặc “thắt lưng buộc bụng” quá mức gây rủi ro an toàn, hoặc “dư thừa kỹ thuật” khiến ngân sách đội lên không cần thiết. Ở phần kế tiếp, Inox Hải Minh sẽ đi sâu vào từng ngành cụ thể như dầu khí, năng lượng, PCCC, cơ khí chế tạo, xây dựng, đóng tàu, F&B… để gợi ý cấu hình ống đúc – ống hàn phù hợp cho từng nhóm ứng dụng mà Quý khách đang quan tâm.

Ứng Dụng Theo Ngành: Dầu Khí, Năng Lượng, PCCC, Cơ Khí Chế Tạo, Xây Dựng, Đóng Tàu, F&B

Sau khi Quý khách đã nắm rõ ưu, nhược điểm và nguyên tắc chọn giữa ống đúc và ống hàn ở phần trước, bước kế tiếp là gắn chúng vào bối cảnh thực tế từng ngành cụ thể. Chỉ khi hiểu rõ thép ống đúc được sử dụng ở đâu, dưới điều kiện áp lực – nhiệt độ – môi chất nào, Quý khách mới có thể đưa ra cấu hình đường ống tối ưu cho dự án. Phần này tập trung mô tả các ứng dụng ống thép đúc tiêu biểu, giúp đội ngũ thiết kế và mua hàng hình dung rõ hơn tuyến nào bắt buộc dùng ống đúc, tuyến nào có thể linh hoạt với ống hàn, trước khi bước sang mục FAQ giải đáp các câu hỏi thường gặp.

Theo bản chất sản xuất liền mạch không mối hàn, ống đúc chịu áp lực, nhiệt độ và lực tác động tốt hơn so với ống hàn, độ kín cũng gần như tuyệt đối. Đây là lý do chúng được ưu tiên cho các hệ thống dẫn dầu, khí, hơi nước, hóa chất và môi chất nguy hiểm. Những yêu cầu đó thể hiện rất rõ trong các ngành dầu khí, năng lượng, PCCC, cơ khí chế tạo, xây dựng – đóng tàu và thậm chí cả F&B công nghiệp.

Ngành Dầu Khí (Oil & Gas)

Trong dầu khí, ống thép cho dầu khí thường làm việc ở áp suất cao, chênh lệch nhiệt độ lớn và môi trường giàu CO₂, H₂S dễ ăn mòn. Cấu trúc liền mạch của ống đúc loại bỏ điểm yếu tại đường hàn, giảm nguy cơ nứt và rò rỉ – những sự cố mà ống hàn rất khó kiểm soát triệt để ở điều kiện khắc nghiệt. Độ kín tuyệt đối của ống đúc giúp hệ thống pipeline đường dài duy trì áp suất ổn định, giảm thất thoát sản phẩm và rủi ro ô nhiễm môi trường.

Ở thực tế khai thác và chế biến, ống thép đúc thường xuất hiện trong các hạng mục sau:

• Đường ống dẫn dầu, khí ngoài khơi và trên bờ: Tuyến ống chủ lực từ giếng đầu giàn đến nhà máy xử lý, đòi hỏi khả năng chịu áp lực trong lẫn tải trọng uốn do sóng, gió, lún sụt địa chất.
• Hệ thống đường ống công nghệ trong nhà máy lọc dầu, hóa dầu: Vận chuyển dầu thô, sản phẩm trung gian, khí công nghệ, nơi các tiêu chuẩn như ASTM/API về ống đúc được áp dụng rất chặt.
• Ống chống, ống khai thác trong giếng khoan: Là “xương sống” cho toàn bộ giếng, chịu ứng suất kéo – nén – uốn phức tạp, nên yêu cầu cao về độ bền và độ đồng nhất vật liệu.

Với các tuyến quan trọng này, việc ưu tiên dùng ống đúc giúp Quý khách gia tăng biên an toàn, giảm rủi ro rò rỉ dầu khí – vốn có thể dẫn tới thiệt hại rất lớn về tài chính lẫn môi trường.

Ngành Năng Lượng & Lò Hơi

Trong nhà máy nhiệt điện, hóa chất, xi măng hay các tổ hợp lò công nghiệp, ống thép lò hơi luôn hoạt động trong vùng nhiệt độ và áp suất cao, thậm chí vượt 400–500 °C. Ống thép đúc với cấu trúc không mối hàn giúp hạn chế vùng ảnh hưởng nhiệt (HAZ) – nơi cơ tính dễ suy giảm nếu là ống hàn, từ đó giảm nguy cơ nứt rão theo thời gian. Độ bền kết cấu vượt trội của ống đúc đặc biệt quan trọng với các tuyến hơi quá nhiệt và quá áp.

Các ứng dụng điển hình trong ngành năng lượng bao gồm:

• Đường ống bao và ống sinh hơi trong lò hơi nhà máy nhiệt điện: Tiếp xúc trực tiếp với ngọn lửa và khí nóng, chịu chênh lệch nhiệt độ lớn trong các chu kỳ khởi động – dừng máy.
• Đường ống dẫn hơi nước, nước ngưng áp suất cao: Yêu cầu độ kín cao và kiểm soát rò rỉ nghiêm ngặt để tránh mất nhiệt, mất áp, đồng thời bảo vệ an toàn cho thiết bị và nhân sự.
• Hệ thống đường ống trong nhà máy điện hạt nhân, thủy điện: Nhiều đoạn bắt buộc sử dụng ống đúc theo tiêu chuẩn riêng để bảo đảm độ tin cậy dài hạn, giảm thiểu mọi khả năng sự cố.

Đối với lò hơi và hệ thống hơi công nghiệp, lựa chọn đúng tiêu chuẩn và quy cách ống thép đúc ngay từ đầu sẽ giúp Quý khách tránh phải gia cường, thay thế đường ống khi tải nhiệt tăng lên trong các giai đoạn mở rộng công suất.

Hệ Thống PCCC (Phòng Cháy Chữa Cháy)

Hệ thống ống thép PCCC là “tuyến phòng thủ cuối cùng” khi xảy ra sự cố cháy nổ. Đường ống chính thường chạy xuyên suốt tòa nhà cao tầng, trung tâm thương mại, nhà xưởng nhiều tầng, phải bảo đảm cung cấp đủ lưu lượng nước chữa cháy trong mọi kịch bản. Trong bối cảnh đó, ống đúc mang lại độ kín cao, chịu áp lực tốt và ít bị suy giảm cơ tính tại các điểm nối so với ống hàn.

Các yêu cầu thực tế thường gặp gồm:

• Đường ống chính cấp nước chữa cháy cho tòa nhà cao tầng, trung tâm thương mại, kho xưởng: làm việc ở áp suất thiết kế khá cao, lại phải chịu va đập thủy lực khi máy bơm khởi động.
• Bắt buộc dùng ống đúc chịu áp lực cao (nhiều dự án chỉ định tiêu chuẩn tương đương ASTM A53, SCH40 trở lên) cho các tuyến ống trục chính, khu vực bơm, phòng sprinkler.

Trong mảng PCCC, các cấu hình như ống thép đúc a53 SCH40 hoặc SCH80 được lựa chọn rộng rãi, giúp hệ thống đáp ứng đồng thời yêu cầu của đơn vị tư vấn thiết kế, cơ quan thẩm duyệt và đơn vị bảo hiểm.

Các Ngành Công Nghiệp Khác

Bên cạnh các ngành “nóng” như dầu khí, năng lượng và PCCC, ống thép đúc còn được dùng rất nhiều trong cơ khí chế tạo, đóng tàu, xây dựng và cả F&B. Điểm chung là các vị trí này đều chịu lực, chịu va đập hoặc làm việc dưới áp lực nhất định, nơi độ bền kết cấu của ống đúc giúp Quý khách yên tâm hơn so với ống hàn mỏng.

Một số nhóm ứng dụng tiêu biểu:

• Cơ khí chế tạo: Gia công các chi tiết máy chịu lực như trục truyền động, ống lót, xy lanh thủy lực, ống dẫn trong hệ thống thủy lực – khí nén yêu cầu độ bền mỏi cao. Với các chi tiết đặc thù, thép ống đúc C20, C45 hoặc các mác hợp kim khác có thể được tiện, doa, nhiệt luyện theo bản vẽ.
• Đóng tàu: Hệ thống đường ống nước ballast, nước làm mát, nhiên liệu và khí trên tàu thủy phải chịu rung động liên tục, môi trường nước biển ăn mòn. Sử dụng ống đúc giúp kéo dài chu kỳ bảo trì, hạn chế rò rỉ trong hầm tàu và khoang máy.
• Xây dựng: Các kết cấu chịu lực đặc biệt như giàn khoan, cầu cảng, cọc ống, khung giàn công nghiệp dùng ống đúc để tăng khả năng chịu nén – uốn, chống va đập tốt hơn so với ống hàn mỏng.

Trong ngành F&B, tại những đoạn chịu áp hoặc chịu mài mòn (ví dụ đường ống hơi, ống CIP áp lực, ống hút chân không), nhiều nhà máy cũng ưu tiên dùng ống đúc carbon hoặc inox để đảm bảo an toàn sản xuất và giảm rủi ro dừng dây chuyền. Với các nhu cầu đặc thù về mác thép, áp lực làm việc hay chứng chỉ vật liệu, Inox Hải Minh có thể tư vấn Quý khách lựa chọn cấu hình ống đúc – ống hàn phù hợp cho từng tuyến, chi tiết hơn sẽ được giải đáp tiếp ở phần Câu Hỏi Thường Gặp (FAQ).
